مقدمهای بر تراش با دستگاه ۵ محوره
تراش با دستگاه ۵ محوره امروز به یکی از ارکان اصلی دندانپزشکی دیجیتال و لابراتوارهای مدرن دندانسازی تبدیل شده است. ترکیب طراحی دیجیتال (CAD) و تولید به کمک رایانه (CAM) این امکان را میدهد که رستوریشنهای بسیار دقیق، پایدار و تکرارپذیر برای انواع کیسها تولید شوند. در این میان، تراش با دستگاه ۵ محوره نسبت به سیستمهای قدیمیتر، دقت و انعطافپذیری کاملا بالاتری ارائه میدهد.
در تراش با دستگاه ۵ محوره حرکت ابزار یا قطعه در سه محور خطی و دو محور دورانی انجام میشود. به همین دلیل، دسترسی به پیچیدهترین زوایا، آندرکاتها و آناتومیهای ظریف اکلوزال امکانپذیر است؛ موضوعی که در سیستمهای چهارمحوره همیشه با محدودیت مواجه بوده است. این ویژگی در کنار نرمافزارهای پیشرفته CAM، باعث بهبود قابل توجه مارجینال فیت و یکنواختی سطح رستوریشن میشود.
تراش با دستگاه ۵ محوره چیست و چگونه کار میکند؟

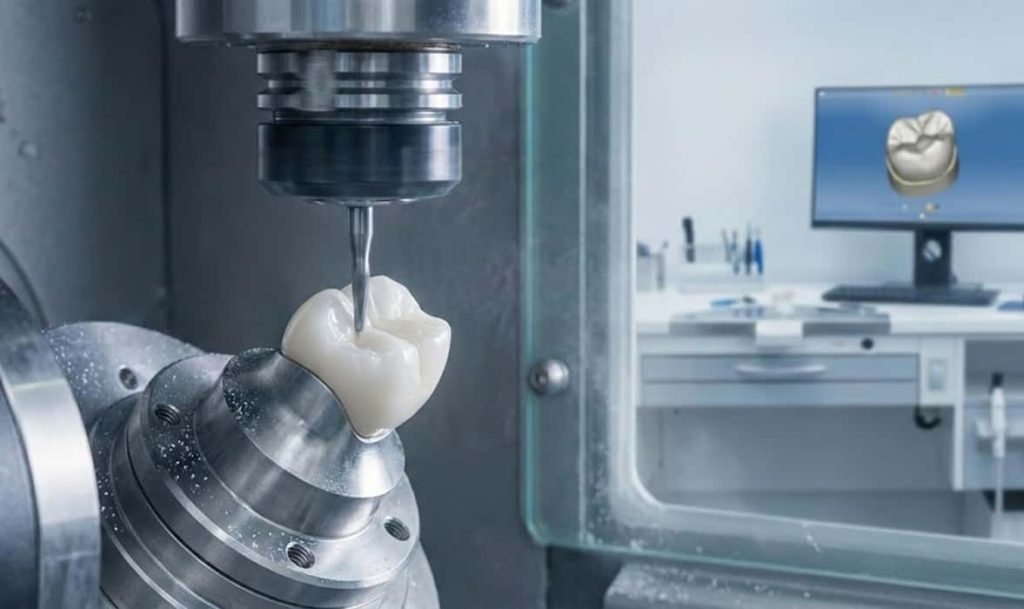

تراش با دستگاه ۵ محوره در اصل نوعی فرز CNC دندانپزشکی است که میتواند ابزار برش را در سه جهت X، Y، Z و دو محور دورانی اضافی حرکت دهد. در این سیستم، بلنک زیرکونیا، PMMA یا فلز در هولدر قرار میگیرد و براساس مسیری که نرمافزار CAM تولید کرده، لایهبهلایه تراش داده میشود تا فرم نهایی کراون، بریج، اینله، آنله یا فریم پیچیده ایمپلنت ایجاد شود.
در مقایسه با میلینگ سهمحوره یا چهارمحوره، تراش با دستگاه ۵ محوره امکان چرخش و خم شدن بلنک را فراهم میکند. این قابلیت کمک میکند تا نواحی زیرکونتور، آندرکاتها و سطوح مورب با دسترسی بهتری تراش داده شوند و نیازی به طراحی غیرواقعی یا کاهش جزئیات برای حذف آندرکات نباشد. نتیجه، رستوریشنی است که به طراحی دیجیتال نزدیکتر و از نظر آناتومیک طبیعیتر است.
درک اصول عملکرد تراش با دستگاه ۵ محوره، پیشنیاز مهمی برای موضوعاتی مانند تفاوت دستگاه ۴ محوره و ۵ محوره در لابراتوار دندانسازی و همچنین تحلیل هزینه–فایده سرمایهگذاری در تجهیزات پیشرفته در لابراتوار است.
تراش با دستگاه ۵ محوره و تاثیر آن بر دقت مارجینال فیت
یکی از مهمترین مزایای تراش با دستگاه ۵ محوره، بهبود قابل توجه مارجینال فیت (Marginal Fit) است. مطالعات متعددی نشان دادهاند که دستگاههای ۵ محوره در مقایسه با دستگاههای ۴ محوره، انطباق لبهای بهتری برای کراونها و روکشهای زیرکونیا فراهم میکنند و انحراف حاشیهای در حد چند میکرون کاهش مییابد.
بهبود مارجینال فیت در تراش با دستگاه ۵ محوره صرفا یک مزیت تئوریک نیست، بلکه اثر مستقیم بالینی دارد. کاهش گپ لبهای باعث میشود تجمع پلاک میکروبی و نفوذ میکرو لیکیج کمتر شود، سلامت لثه بهتر حفظ شود و احتمال ثانویه شدن پوسیدگی زیر ترمیم کاهش یابد. تحقیقات جدید در مقایسه روشهای مختلف تولید رستوریشن نشان میدهد که رستوریشنهای میل شده، در بسیاری از موارد، یکنواختی بهتری در انطباق لبهای نسبت به نمونههای پرینت سهبعدی دارند.
برای لابراتوارهایی که بر کنترل کیفیت و مارجینال فیت تمرکز دارند، پرداختن به موضوعاتی مانند کنترل کیفیت و مارجینال فیت رستوریشنهای زیرکونیا میتواند به تدوین پروتکلهای داخلی استاندارد کمک کند.
کاربردهای تراش با دستگاه ۵ محوره برای زیرکونیا، PMMA و فلزات
بخش مهمی از ظرفیت تراش با دستگاه ۵ محوره مربوط به زیرکونیا است. زیرکونیاهای نسل جدید با استحکام خمشی بالا و شفافیت قابل قبول، براساس استاندارد ISO ۶۸۷۲ در کلاسهای مختلف برای استفاده در نواحی قدامی و خلفی طبقهبندی میشوند. تراش دقیق این مواد سخت بدون آسیب به ساختار میکروسکوپی، نیازمند سیستمهای پایدار، اسپیندل قدرتمند و کنترل حرکتی بسیار دقیق است که در دستگاه ۵ محوره فراهم میشود.
علاوه بر زیرکونیا، تراش با دستگاه ۵ محوره برای متریالهایی مانند PMMA (روکشهای موقت، تریهای سفارشی)، Wax (مدلسازی ریختگی)، PEEK و آلیاژهای فلزی نیز کاربرد گسترده دارد. هندسه پیچیده بریجهای چند واحدی، اسپلینتها، گایدهای جراحی و اباتمنتهای شخصیسازی شده ایمپلنتی، در بستر تراش با دستگاه ۵ محوره با دقت بالاتر و مصرف کمتر متریال قابل تولید است.
درک توانایی هر متریال و محدودیتهای آن، ارتباط مستقیمی با موضوعاتی مانند بهترین متریال برای روکش موقت PMMA و فرایند ساخت روکش زیرکونیا با CAD/CAM دارد و به تصمیمگیری بهتر در انتخاب متریال کمک میکند.
مراحل کار از اسکن تا تراش با دستگاه ۵ محوره در لابراتوار
فرایند تولید رستوریشن با تراش با دستگاه ۵ محوره یک زنجیره کامل دیجیتال است که از اسکن آغاز میشود و تا تحویل کار نهایی ادامه دارد. هر مرحله اگر به درستی انجام نشود، دقت تراش و در نهایت انطباق رستوریشن تحت تاثیر قرار میگیرد.
در یک لابراتوار استاندارد، مراحل معمول کار به صورت زیر است:
- دریافت فایل اسکن داخل دهانی یا مدل، و کنترل اولیه کیفیت دادهها؛
- طراحی دیجیتال در نرمافزار CAD، تعریف مارژین، مسیر خروج و آناتومی؛
- انتقال فایل طراحی شده به نرمافزار CAM و انتخاب استراتژی تراش با دستگاه ۵ محوره؛
- انتخاب نوع بلنک (زیرکونیا، PMMA، Wax، فلز) و جایگذاری مناسب در هولدر؛
- اجرای تراش با دستگاه ۵ محوره و نظارت بر مصرف فرزها و وضعیت اسپیندل؛
- سینترینگ یا فرآیندهای پس از تراش (سینتر زیرکونیا، پولیش، استین و گلیز)؛
- کنترل نهایی مارجینال فیت، تماسهای پروگزیمال و اکلوزال، و آمادهسازی برای تحویل.
هر یک از این مراحل میتواند موضوع یک آموزش تخصصی جداگانه مانند آموزش نرمافزار CAM برای تراش روکش دندانی یا نکات طراحی دیجیتال کرون و بریج در CAD باشد تا تیم لابراتوار بتواند از ظرفیت کامل تراش با دستگاه ۵ محوره استفاده کند.
تفاوت تراش با دستگاه ۵ محوره و دستگاه ۴ محوره
مقایسه تراش با دستگاه ۵ محوره با دستگاه ۴ محوره یکی از سوالات رایج لابراتوارها هنگام تصمیمگیری برای ارتقای تجهیزات است. دستگاه ۴ محوره معمولا میتواند در سه محور خطی و یک محور دورانی حرکت کند و برای کارهای سادهتر مانند اینله، آنله و کراونهای تک واحدی نسبتا ساده مناسب است.
در مقابل، تراش با دستگاه ۵ محوره با افزودن محور دورانی دوم، امکان تراش قطعات پیچیدهتر، پروتزهای چند واحدی، ساختارهای ایمپلنتی و نواحی با آندرکات را فراهم میسازد. مطالعات تجربی نشان دادهاند که دستگاههای ۵ محوره از نظر انحراف حاشیهای و دقت ابعادی، در بسیاری از موارد عملکرد بهتری نسبت به سیستمهای ۴ محوره دارند، به ویژه زمانی که فرم رستوریشن پیچیده و چند واحدی است.
چه در انتخاب دستگاه جدید و چه در ارتقای خطوط تولید، آشنایی دقیق با راهنمای انتخاب دستگاه میلینگ دندانپزشکی و شناخت مزایا و محدودیتهای هر سطح تکنولوژی، نقش مستقیم در بازگشت سرمایه و کیفیت خروجی لابراتوار دارد.
معیارهای انتخاب دستگاه مناسب برای تراش با دستگاه ۵ محوره
وقتی لابراتوار تصمیم به سرمایهگذاری روی تراش با دستگاه ۵ محوره میگیرد، انتخاب دستگاه مناسب فقط به قیمت وابسته نیست. مجموعهای از عوامل فنی و عملیاتی باید بررسی شوند تا دستگاه متناسب با نوع کار و حجم تولید انتخاب شود.
از مهمترین معیارها در انتخاب دستگاه برای تراش با دستگاه ۵ محوره میتوان به موارد زیر اشاره کرد:
- نوع و محدوده متریالهای قابل تراش (زیرکونیا، PMMA، Wax، PEEK، فلزات)؛
- نوع تراش (خشک یا تر) و سازگاری آن با متریالهای سخت و حساس؛
- توان و سرعت اسپیندل، نوع سرووموتور و دقت تکرارپذیری (Repeatability) در حد میکرون؛
- ظرفیت مگزین فرز و امکان تعویض خودکار ابزار (ATC) متناسب با حجم تولید؛
- نوع نرمافزار CAM، باز یا بسته بودن سیستم و امکان اتصال به منابع مختلف اسکن؛
- سهولت کالیبراسیون، خدمات پس از فروش و تامین قطعات و فرزها.
نکات فنی، نگهداری و کالیبراسیون در تراش با دستگاه ۵ محوره
کیفیت خروجی در تراش با دستگاه ۵ محوره فقط به مشخصات سختافزاری بستگی ندارد، بلکه نگهداری منظم و کالیبراسیون دورهای نیز نقش کلیدی دارد. کوچکترین خطای کالیبراسیون در محورهای خطی یا دورانی میتواند خود را به شکل افزایش گپ حاشیهای، ناصافی سطوح داخلی یا تماسهای پروگزیمال نامناسب نشان دهد.
برخی نکات کلیدی برای حفظ دقت تراش با دستگاه ۵ محوره عبارتند از:
- اجرای کالیبراسیون منظم محورها و اسپیندل براساس توصیه سازنده؛
- ثبت و پایش ساعات کارکرد هر فرز و تعویض به موقع آن برای کاهش سایش و شکستگی؛
- تمیزکاری روزانه محفظه تراش، مسیرهای هدایت تراشه و فیلترها؛
- کنترل دمای محیط و تهویه مناسب برای جلوگیری از تغییرات ابعادی ناشی از نوسان دما؛
- ثبت خطاهای احتمالی دستگاه و تحلیل دورهای برای پیشگیری از توقف ناگهانی تولید.
موضوعاتی مانند مدیریت سایش و تعویض فرز در دستگاه میلینگ و کنترل کیفیت و مارجینال فیت رستوریشنهای زیرکونیا میتوانند به عنوان دستورالعملهای جداگانه برای تیم فنی و اپراتورهای دستگاه تدوین شوند.
چالشها و خطاهای رایج در تراش با دستگاه ۵ محوره و راهحلها
با وجود مزایای متعدد، تراش با دستگاه ۵ محوره نیز در صورت نبود پروتکلهای مشخص میتواند با چالشهایی همراه شود. بخشی از این مشکلات به تنظیمات نرمافزار CAM و بخشی دیگر به طراحی CAD، انتخاب نامناسب فرزها یا خطا در فیکسچرینگ بلنک مربوط است.
از چالشهای رایج در تراش با دستگاه ۵ محوره میتوان به موارد زیر اشاره کرد:
- ایجاد خطوط تراش (Step) یا ناصافی در سطوح اکلوزال به دلیل استراتژی نامناسب CAM؛
- لبپر شدن مارجینها در زیرکونیا به علت انتخاب اشتباه فرز فینیشینگ یا سرعت تغذیه؛
- افزایش زمان تراش به دلیل انتخاب نادرست ترکیب فرزهای Rough و Fine؛
- اعوجاج فرم در پروتزهای چند واحدی ناشی از فیکسچرینگ نامناسب بلنک یا کالیبراسیون ناقص.
مقایسه تراش با دستگاه ۵ محوره و پرینت سهبعدی در دندانپزشکی دیجیتال
با گسترش فناوری پرینت سهبعدی، پرسش مهمی که برای بسیاری از لابراتوارها مطرح میشود، مقایسه تراش با دستگاه ۵ محوره با چاپ سهبعدی است. مطالعات اخیر نشان میدهد که هر دو روش میتوانند مارجینال فیت قابل قبول بالینی ارائه دهند، اما رستوریشنهای میل شده اغلب یکنواختی بیشتری در انطباق لبهای و کیفیت سطح دارند.
پرینت سهبعدی مزایایی مانند کاهش اتلاف متریال و امکان تولید سریع برخی ساختارها را دارد، اما تراش با دستگاه ۵ محوره همچنان در تولید رستوریشنهای نهایی با استحکام بالا، به ویژه در زیرکونیا و PEEK، جایگاه پررنگی دارد. تصمیمگیری بین این دو تکنولوژی بیشتر به نوع کیس، بودجه، حجم کار و استراتژی لابراتوار وابسته است و موضوعاتی مانند مقایسه پرینت سهبعدی و میلینگ در دندانپزشکی دیجیتال میتواند راهنمای خوبی برای این تصمیم باشد.
آینده تراش با دستگاه ۵ محوره در دندانپزشکی دیجیتال
آینده تراش با دستگاه ۵ محوره با پیشرفت نرمافزارهای هوشمند CAM و یکپارچهسازی بیشتر با سیستمهای CAD همراه است. الگوریتمهای جدید بهینهسازی مسیر ابزار، امکان کاهش زمان تراش و افزایش طول عمر فرزها را فراهم میکنند و در عین حال دقت ابعادی را حفظ یا حتی افزایش میدهند.
از سوی دیگر، ترکیب تراش با دستگاه ۵ محوره با تکنولوژیهای نوظهور مانند هوش مصنوعی و یادگیری ماشین، زمینه را برای سیستمهای خودبهینهساز فراهم میکند؛ سیستمهایی که براساس آنالیز دادههای گذشته، استراتژی تراش را به شکل خودکار تنظیم میکنند. برای لابراتوارهایی که به سمت آینده دندانپزشکی و لابراتوار کاملا دیجیتال حرکت میکنند، تسلط بر فناوری تراش با دستگاه ۵ محوره یک مزیت رقابتی جدی به شمار میآید.
سخن آخر
تراش با دستگاه ۵ محوره در دندانپزشکی دیجیتال، صرفا یک ارتقای فنی در تعداد محورها نیست؛ بلکه تغییری بنیادین در کیفیت، دقت و تکرارپذیری رستوریشنها به حساب میآید. امکان دسترسی به زوایای پیچیده، تولید آناتومیهای واقعگرایانه و کنترل بهتر مارجینال فیت، باعث شده است که این فناوری به انتخاب اصلی بسیاری از لابراتوارهای پیشرو تبدیل شود.
سوالات متداول درباره تراش با دستگاه ۵ محوره
۱. تراش با دستگاه ۵ محوره دقیقا چه تفاوتی با دستگاه ۴ محوره دارد؟
دستگاه ۴ محوره در سه محور خطی و یک محور دورانی حرکت میکند و برای کیسهای سادهتر مناسب است، در حالی که تراش با دستگاه ۵ محوره با داشتن دو محور دورانی، امکان تراش آندرکاتها، پروتزهای چند واحدی پیچیده و فرمهای ایمپلنتی را با دقت بالاتر فراهم میکند. این موضوع بهبود مارجینال فیت و کاهش نیاز به اصلاحات دستی را در پی دارد.
۲. آیا تراش با دستگاه ۵ محوره برای همه نوع رستوریشن ضروری است؟
برای بسیاری از کراونهای تک واحدی ساده، دستگاههای چهارمحوره نیز میتوانند پاسخگو باشند، اما در پروتزهای چند واحدی، کیسهای ایمپلنتی، نواحی با آندرکات و زیرکونیاهای با فرم پیچیده، تراش با دستگاه ۵ محوره مزیت واضحی در دقت و فرم نهایی ایجاد میکند.
۳. برای زیرکونیا، تراش با دستگاه ۵ محوره چه مزیتی دارد؟
زیرکونیا مادهای سخت و شکننده است که در صورت تراش نامناسب، دچار لبپر شدن در ناحیه مارجین میشود. تراش با دستگاه ۵ محوره به دلیل کنترل بهتر مسیر ابزار و امکان دسترسی از زوایای مختلف، مارجینهای دقیقتر و سطح داخلی یکنواختتری ایجاد میکند که در نهایت به فیت بهتر و طول عمر بالاتر رستوریشن منجر میشود.
۴. آیا تراش با دستگاه ۵ محوره فقط به صورت خشک انجام میشود؟
بسیاری از دستگاههای مخصوص زیرکونیا به صورت خشک کار میکنند، اما در بازار مدلهای ترکیبی یا تر نیز وجود دارد. انتخاب بین تراش خشک و تر به نوع متریال، ظرفیت لابراتوار و ترجیح تولیدکننده بستگی دارد. در هر صورت، مشخصات فنی دستگاه باید با متریال مورد استفاده هماهنگ باشد.
۵. چه متریالهایی را میتوان با تراش با دستگاه ۵ محوره آماده کرد؟
متریالهای رایج شامل زیرکونیا، PMMA، Wax، PEEK و برخی آلیاژهای فلزی هستند. دستگاههای پیشرفتهتر امکان تراش طیف وسیعتری از مواد را فراهم میکنند، اما باید به توصیههای سازنده درباره سرعتها، ابزارهای مناسب و نوع تراش (خشک یا تر) توجه کرد.
۶. تراش با دستگاه ۵ محوره چه تاثیری بر زمان تولید دارد؟
در نگاه اول ممکن است به دلیل استراتژیهای پیچیدهتر تراش، زمان تولید کمی افزایش یابد، اما در عمل به علت کاهش نیاز به اصلاحات دستی، کاهش دوبارهکاری و کاهش ریجکت، زمان کلی تحویل کار به دندانپزشک کاهش پیدا میکند.
۷. آیا برای کار با دستگاه ۵ محوره نیاز به آموزش تخصصی است؟
بله، اپراتور دستگاه و طراح CAD/CAM باید آموزشهای تخصصی در زمینه نرمافزار CAM، انتخاب استراتژیهای تراش، مدیریت فرزها و کالیبراسیون دستگاه ببینند. این آموزشها خطاهای تولید را کاهش داده و بهرهبرداری از ظرفیت واقعی تراش با دستگاه ۵ محوره را ممکن میکند.
۸. هزینه نگهداری تراش با دستگاه ۵ محوره چقدر است؟
هزینه نگهداری شامل تعویض دورهای فرزها، سرویس اسپیندل، کالیبراسیون محورها و در صورت نیاز تعویض قطعات مصرفی است. هرچند این هزینه قابل توجه است، اما در مقایسه با کاهش ریجکت، کاهش اصلاحات دستی و افزایش کیفیت کار، در بلندمدت توجیه اقتصادی مناسبی ایجاد میکند.
۹. آیا پرینت سهبعدی میتواند جایگزین تراش با دستگاه ۵ محوره شود؟
پرینت سهبعدی در برخی کاربردها مانند مادل، اسپلینت یا بعضی روکشهای موقت جایگاه مهمی دارد، اما هنوز در بسیاری از موارد، از نظر استحکام نهایی و کیفیت سطح، تراش با دستگاه ۵ محوره مزیت دارد. در عمل، ترکیب هر دو فناوری در یک لابراتوار دیجیتال میتواند بهترین نتیجه را فراهم کند.
۱۰. برای شروع کار با تراش با دستگاه ۵ محوره از کجا باید آغاز کرد؟
گامهای اولیه شامل تحلیل حجم و نوع کار لابراتوار، مطالعه دقیق راهنمای انتخاب دستگاه میلینگ دندانپزشکی، شرکت در دورههای آموزشی CAD/CAM و تعریف پروتکلهای داخلی کنترل کیفیت است. پس از انتخاب و نصب دستگاه، تمرکز بر آموزش تیم و مستندسازی تجربیات عملی، مهمترین عامل موفقیت خواهد بود.
